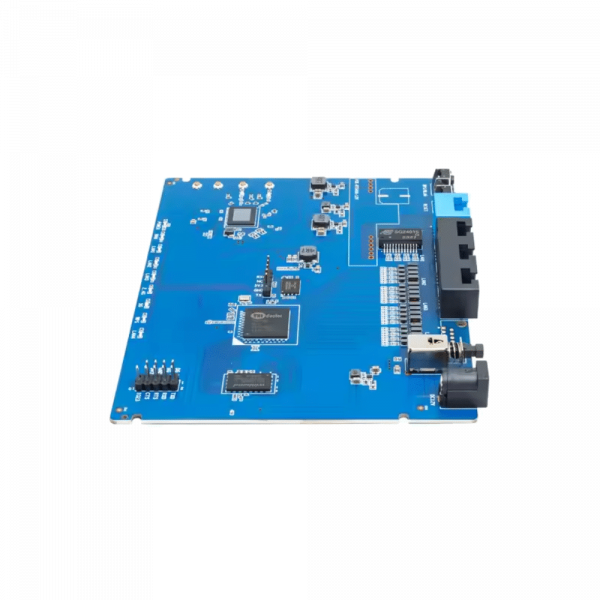

Le Banana Pi BPI-Wifi6 est une solution de routeur WiFi6 standard, intégrant le SoC Triductor TR6560 + TR5220. Ce routeur est équipé d’un processeur dual-core ARM Cortex-A9 à 1,2 GHz, assurant un traitement rapide des messages WiFi et des processus intelligents. Il supporte jusqu’à 5 Gbps de transfert grâce à son matériel NAT et son LSW intégrés.
Caractéristiques Principales
- Processeur Puissant : Dual-core ARM Cortex-A9 cadencé à 1,2 GHz pour des performances élevées en traitement de messages et processus intelligents.
- Compatibilité Réseau : Compatible avec les protocoles de communication sans fil IEEE802.11a/b/g/n/ac/ax, offrant des vitesses allant jusqu’à 3 Gbps.
- WiFi6 Dual-Band : Support dual-band 2.4G (40M 2×2) + 5G (160M 2×2) DBDC, avec des débits de 573.5 Mbps pour 2.4G et 2401.9 Mbps pour 5G.
- Connectivité Ethernet : Intégration de 5 ports PHY GE et un port RGMII, avec prise en charge de l’extension RGMII et de deux ports WAN.
- PoE Optionnel : Support PoE avec module BPI-RT5400-12V pour une alimentation via le câble réseau.
- Sécurité Avancée : Support WPA, WPA2, WPA3 pour une sécurité renforcée des connexions sans fil.
Spécifications Techniques
| Spécifications | Détails |
|---|---|
| Processeur (CPU) | Dual-core ARM Cortex-A9, 1.2 GHz |
| Mémoire (RAM) | Non spécifiée |
| Connectivité Réseau | 5 ports PHY GE, 1 port RGMII, support de l’extension RGMII et de deux ports WAN |
| WiFi | Dual-band 2.4G (40M 2×2) + 5G (160M 2×2) DBDC, compatible IEEE802.11a/b/g/n/ac/ax, débit max. 3 Gbps |
| Bluetooth | Non spécifié |
| PoE | Support via module BPI-RT5400-12V |
| Port SD | Non spécifié |
| Ports USB | Non spécifiés |
| Affichage | Non spécifié |
| Sécurité | Support WPA, WPA2, WPA3 |
| Alimentation | DC power input |
| Dimensions | Non spécifiées |
| Poids | Non spécifié |
| Systèmes d’exploitation | OpenWrt |
PIN Out Définition
| PIN | Définition |
|---|---|
| PIN1 | RXD |
| PIN2 | NC |
| PIN3 | 3.3V |
| PIN4 | GND |
| PIN5 | TXD |
PoE Support
Le routeur BPI-Wifi6 est conçu pour ajouter facilement une fonction PoE. Le port du module PoE est réservé sur la carte. Si le module PoE est soudé, la fonction d’alimentation par câble réseau est activée.
Design de l’Apparence
Nous avons conçu un boîtier pour la carte du routeur BPI-Wifi6, permettant une utilisation directe en tant que routeur WiFi6 standard.
Développement
Référez-vous au document PDF du BSP sur GitHub : Création_TGP3.0_Manuel de Développement_2023.4.20.pdf
Code Source
- GitHub : THG6500-TAX2-OPENWRT-BSP
Ressources
- Vidéo de test du PoE et OpenWRT sur le BPI-Wifi6 : YouTube
Images Système
- 2024-01-05 OpenWRT-TGP3.1.0_rc8 :
- Baidu Cloud (code : 8888)
- Google Drive
Le Banana Pi BPI-Wifi6 est une solution de routeur WiFi6 performante et flexible, idéale pour les projets nécessitant des vitesses élevées et une connectivité fiable.
