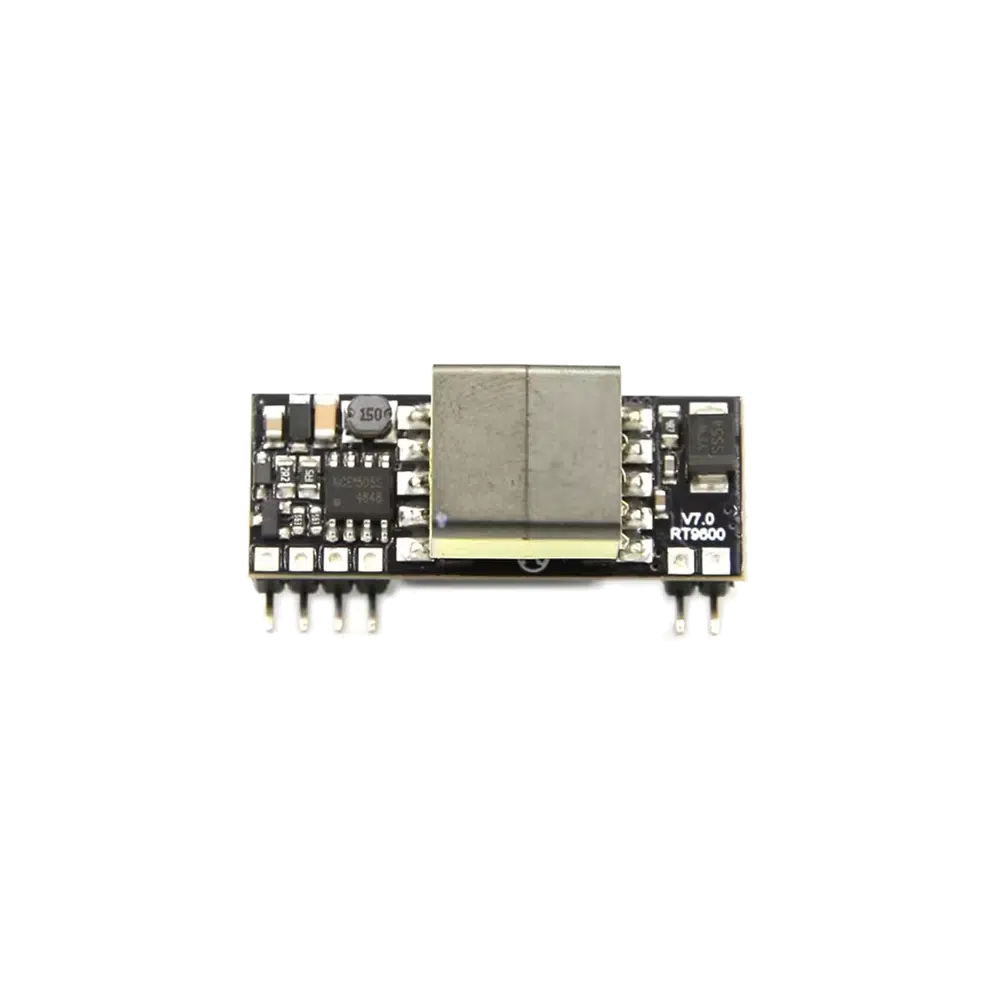

BPI-9600 – Module PoE pour BPI-P2 Zero
Date de livraison estimé :16 décembre 2024 - 24 décembre 2024
- Modules conformes à la norme IEEE 802.3af pour Power-over-Ethernet (PoE).
- Convertisseur DC/DC intégré avec protection contre les courts-circuits.
- Sorties réglables : 3.3V, 5V, 12V, 24V.
14,11 € TTC
Garantie d'un paiement sûr et sécurisé
Les modules de la série BPI-9600 sont conçus pour extraire de l’énergie d’un câble Ethernet torsadé de catégorie 5, conforme à la norme Power-over-Ethernet (PoE) IEEE 802.3af. Le circuit de signature et de contrôle du BPI-9600 fournit la signature de compatibilité PoE et la classification de puissance requises par l’équipement de source d’alimentation (PSE) avant d’appliquer jusqu’à 15W de puissance au port. Le BPI-9600 offre une signature de Classe 0.
Le convertisseur DC/DC intégré fonctionne sur une large plage de tension d’entrée et fournit une sortie régulée. Il dispose également d’une protection contre les courts-circuits en sortie, garantissant une utilisation sécurisée et fiable.
Caractéristiques Clés
- Conformité IEEE 802.3af
- Plage de tension d’entrée : 36V à 57V
- Convertisseur DC/DC intégré à haute efficacité
- Faible ondulation et bruit en sortie
- Excellente performance à un prix compétitif
- Protection contre les courts-circuits
- Sortie réglable : 3.3V, 5V, 12V, 24V
- Isolation par transformateur : Isolation de 1500V (entrée à sortie)
- Facilité d’utilisation avec un minimum de composants externes
Applications
- Passerelles IoT
- Caméras IP
- Points d’accès sans fil
- Systèmes de sécurité et d’alarme
- Téléphones VoIP
- Équipements terminaux de réseaux de points de vente
Spécifications Matérielles
Les modules PoE de la série BPI-9600 sont disponibles avec des options de tension de sortie nominale et de puissance maximale :
| Numéro de pièce | Tension de sortie nominale | Puissance de sortie maximale | Marquage | Boîtier |
|---|---|---|---|---|
| BPI-9600-3.3V | 3.3V | 6.6W | 3.3V | SIL |
| BPI-9600-5V | 5V | 10W | 5V | SIL |
| BPI-9600-12V | 12V | 12W | 12V | SIL |
| BPI-9600-24V | 24V | 12W | 24V | SIL |
Description des Broches
| Broche | Nom | Description |
|---|---|---|
| 1 | VA1 | Entrée RX (1). Cette broche d’entrée est utilisée avec VA2 et se connecte au point central du transformateur connecté aux broches 1 et 2 du connecteur RJ45 (RX) – non polarisé. |
| 2 | VA2 | Entrée TX (2). Cette broche d’entrée est utilisée avec VA1 et se connecte au point central du transformateur connecté aux broches 3 et 6 du connecteur RJ45 (TX) – non polarisé. |
| 3 | VB1 | Entrée directe (1). Cette broche d’entrée est utilisée avec VB2 et se connecte aux broches 4 et 5 du connecteur RJ45 – non polarisé. |
| 4 | VB2 | Entrée directe (2). Cette broche d’entrée est utilisée avec VB1 et se connecte aux broches 7 et 8 du connecteur RJ45 – non polarisé. |
| 5 | -VDC | Retour DC. Cette broche est le chemin de retour pour la sortie +VDC. |
| 6 | +VDC | Sortie DC. Cette broche fournit la sortie régulée du convertisseur DC/DC. |
Caractéristiques Électriques
- Tension d’alimentation DC maximale : 60V
- Température de stockage : -40°C à 100°C
- Plage de tension d’entrée : 36V à 57V
- Température de fonctionnement : -20°C à 70°C
Diagramme de Connexion Typique
