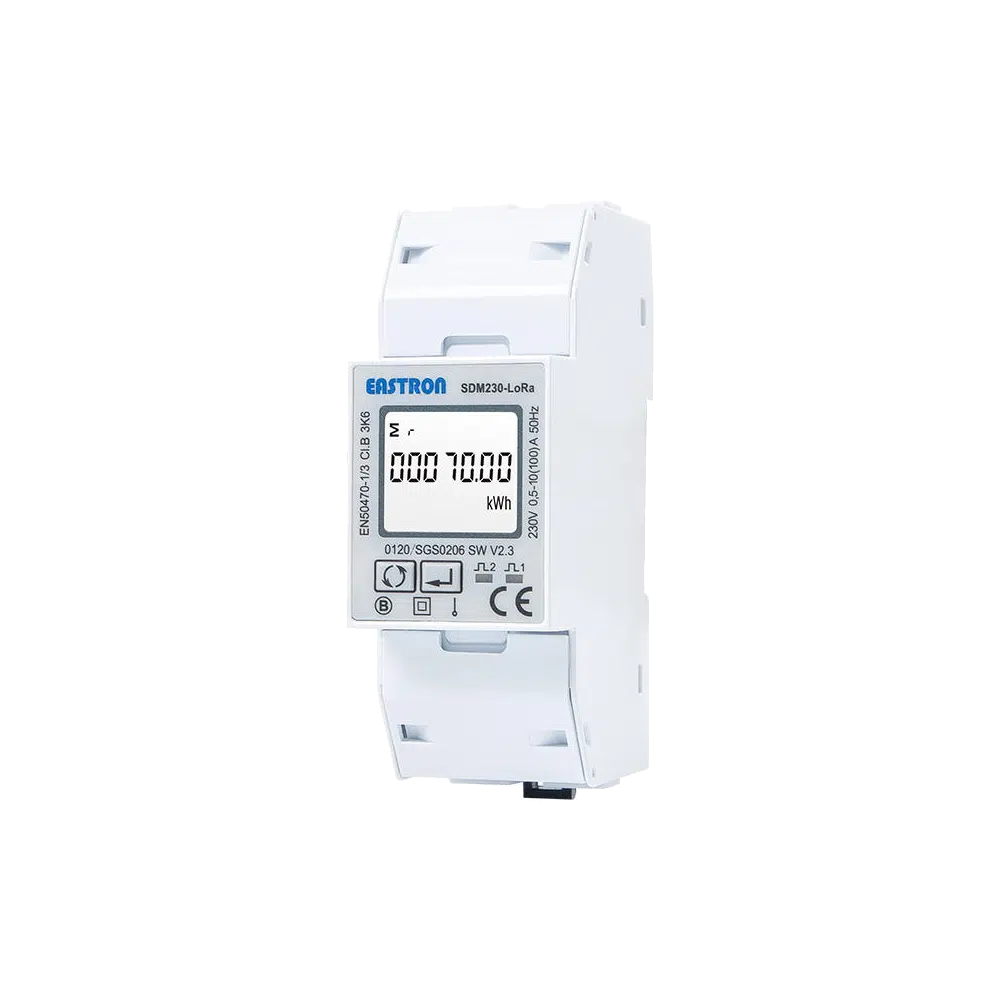

Le SDM230-LoRa est un compteur d’énergie multifonction monophasé compatible LoRaWAN, conçu pour les solutions IoT. Ce compteur mesure l’énergie active, l’énergie réactive, le courant, la tension, la puissance, le facteur de puissance et la fréquence. Avec une capacité de connexion directe jusqu’à 100A, il permet une installation flexible sans câblage de communication et réduit considérablement les coûts de maintenance. Utilisant le protocole standard LoRaWAN, il convient parfaitement pour la surveillance de la consommation d’énergie dans les applications résidentielles, industrielles et utilitaires.
Caractéristiques Principales
- Protocole LoRaWAN v1.0.3 Classe A
- Mesure RMS sur système AC monophasé (1P+N)
- Précision élevée, Classe 1 / Classe 0.5s
- Certifié MID selon la directive européenne 2014/32/EU
- Entrée directe 100A
- Large plage de bande de fréquence LoRa (EU868, AS923, CN433, CN470, AU915, US902 MHz, etc.)
- Supporte la reprise automatique et la détection de déconnexion
- Configuration et mise à jour OTA via Bluetooth v5.1 et LoRaWAN
Mesures et Précision
- Puissance : 1% de la gamme maximale
- Énergie Active : IEC 62053-21 Classe 1.0 / EN50470-1/3 Classe B
- Énergie Réactive : IEC62053-23 Classe 2, IEC 61557-12 Classe 2
- Fréquence : 0.2% de la fréquence médiane
- Courant : 0.5% de la gamme maximale
- Tension : 0.5% de la gamme maximale
- Facteur de Puissance : 1% d’unité (0.01)
Entrées et Sorties
- Courant :
- Courant nominal (Ib/Iref) : 10A
- Courant maximal (Imax) : 100A
- Courant minimal (Imin) : 0.5A
- Courant de démarrage : 40mA
- Tension :
- Tension nominale (Un) : 230V
- Tension opérationnelle : 80%~120% de Un
Modèles Disponibles
- SDM230-Pulse : 2 sorties d’impulsions pour énergie importée/exportée
- SDM230-Modbus : 2 sorties d’impulsions + RS485 Modbus
- SDM230-Mbus : 2 sorties d’impulsions + M-bus EN13757
- SDM230-2T : 2 sorties d’impulsions + RS485 Modbus + 2 Tarifs
- SDM230M-DI : 2 sorties d’impulsions + RS485 Modbus + Entrée Numérique
- SDM230-Lora : 2 sorties d’impulsions + LoRaWAN
Connexions de Communication
RS485 Modbus
- Adresse de communication : 1~247
- Distance de transmission : 1000m max
- Vitesse de transmission : 1200bps~38400bps
- Parité : Aucun (par défaut), Impair, Pair
- Bits d’arrêt : 1 ou 2
- Temps de réponse : <100 mS
M-Bus EN13757-3
- Adresse de communication : 1~250
- Distance de transmission : 1000m max
- Débit : 300bps~9600bps
- Parité : Aucun (par défaut), Impair, Pair
- Bits d’arrêt : 1 ou 2
Dimensions et Schéma de Câblage
- Dimensions : Compact et facile à installer sur rail DIN
- Schéma de câblage : Disponible sur demande
Applications
- Passerelles IoT
- Caméras IP
- Points d’accès sans fil
- Systèmes de sécurité et d’alarme
- Téléphones VOIP
- Terminaux de point de vente
Contenu de la Boîte
- Compteur d’énergie multifonction SDM230-LoRa
- Manuel d’instructions
- Câble USB
